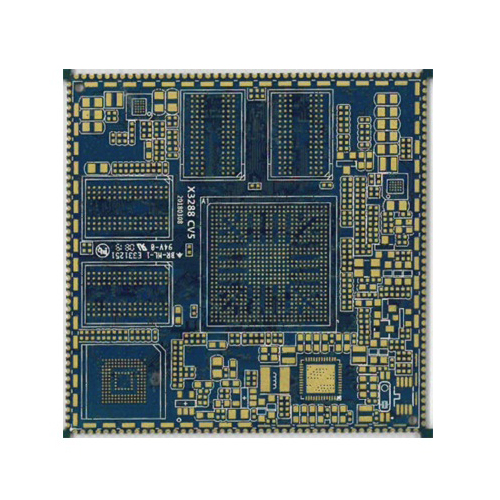

Circuit imprimé à 6 couches

Circuit imprimé à 6 couches pour les applications à haute densité

Un circuit imprimé à six couches est un circuit imprimé multicouche fabriqué par la stratification alternée de six couches de feuilles de cuivre conductrices et de couches isolantes. Les circuits imprimés à six couches peuvent offrir plus d’espace de routage et de meilleures performances électriques, ce qui les rend particulièrement adaptés aux conceptions de produits électroniques complexes, à grande vitesse et à haute densité.

Description

Vue d’ensemble des circuits imprimés à six couches (PCB à six couches)

Un circuit imprimé à six couches (PCB à 6 couches) est un type de circuit multicouche comportant six couches de feuilles de cuivre conductrices. Le circuit imprimé à 6 couches est généralement fabriqué en empilant alternativement des couches externes et internes, séparées par des matériaux isolants. Comparé aux cartes à deux ou quatre couches, le circuit imprimé à six couches offre une plus grande densité de câblage, une meilleure compatibilité électromagnétique (CEM) et une meilleure intégrité des signaux, ce qui le rend adapté aux conceptions de circuits à grande vitesse, à haute performance ou complexes.

Structure typique d’un circuit imprimé à 6 couches

  1. Couche supérieure (L1, généralement pour le montage et le routage des composants)
  2. Couche interne 1 (L2, généralement couche de masse GND)
  3. Couche intérieure 2 (L3, généralement couche de puissance)
  4. Couche interne 3 (L4, généralement couche de signal)
  5. Couche intérieure 4 (L5, généralement couche de signal ou de puissance/masse)
  6. Couche inférieure (L6, généralement pour le montage et le routage des composants)

Principales caractéristiques des circuits imprimés à 6 couches

  • La structure multicouche permet un routage complexe des circuits et une gestion multiple de l’alimentation et de la mise à la terre.
  • Excellente intégrité des signaux, adaptée à la transmission de signaux à grande vitesse.
  • Compatibilité électromagnétique exceptionnelle, réduit les interférences électromagnétiques (EMI).
  • Prise en charge de conceptions plus compactes, idéales pour les produits électroniques à haute densité et à hautes performances.

Principales applications des circuits imprimés à six couches

  • Équipements de communication.
  • Serveurs et ordinateurs haut de gamme.
  • Systèmes de contrôle industriel.
  • Électronique médicale.
  • Électronique automobile.
  • Dispositifs de stockage à grande vitesse, etc.
