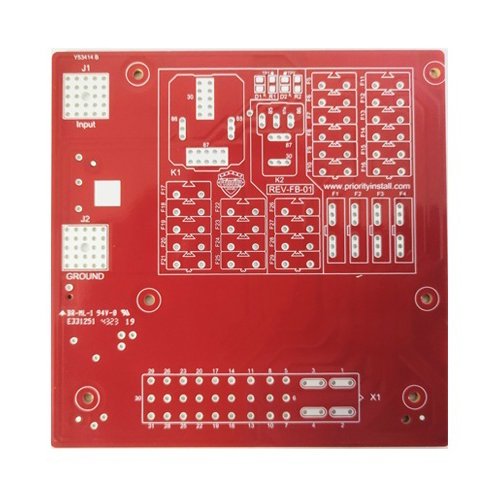

Circuit imprimé à 8 couches pour l’électronique de pointe

Vue d’ensemble du circuit imprimé à huit couches (PCB à huit couches)

Le circuit imprimé à huit couches (8-layer PCB) est une structure commune parmi les circuits imprimés multicouches, consistant en huit couches de feuilles de cuivre conductrices alternativement laminées avec des matériaux isolants. En empilant plusieurs couches de signaux, de puissance et de masse, un circuit imprimé à 8 couches offre un large espace de routage et des performances électriques supérieures pour les conceptions de circuits complexes, à grande vitesse et à haute densité.

Principales caractéristiques des circuits imprimés à 8 couches

• Structure des couches :Un total de huit couches, comprenant généralement plusieurs ensembles de couches de signal, d’alimentation et de masse, avec une conception flexible des couches.
• Intégrité du signal :Prise en charge de la transmission de signaux à grande vitesse, réduction significative de la diaphonie et des interférences sonores, et amélioration de l’intégrité des signaux.
• Compatibilité électromagnétique :La combinaison de plusieurs couches de masse et d’alimentation améliore considérablement la compatibilité électromagnétique (CEM) et supprime efficacement les interférences électromagnétiques.
• Haute densité de câblage :Permet une plus grande densité de câblage, répondant aux exigences de miniaturisation et de haute intégration des circuits complexes.
• Difficulté de fabrication :Le processus est complexe, exigeant des normes plus élevées pour la conception et l’équipement de production, et le coût est plus élevé que celui des PCB à couches inférieures.

Applications des circuits imprimés à 8 couches

• Utilisé dans les serveurs haut de gamme, les centres de données et d’autres scénarios où les exigences en matière d’intégrité et de stabilité des signaux sont extrêmement élevées.
• Largement utilisé dans les équipements de communication, les routeurs à grande vitesse, les commutateurs et autres produits nécessitant une transmission multicanal et à grande vitesse.
• Convient à l’automatisation industrielle, à l’électronique médicale, à l’aérospatiale et à d’autres dispositifs électroniques de haute fiabilité et de haute performance.
• Utilisé couramment dans les conceptions d’interconnexion à haute densité (HDI), en combinaison avec des vias enterrés, des vias aveugles et d’autres structures de via, afin d’améliorer la flexibilité de la conception.
