PCB à base d’aluminium et de cuivre pour une dissipation efficace de la chaleur

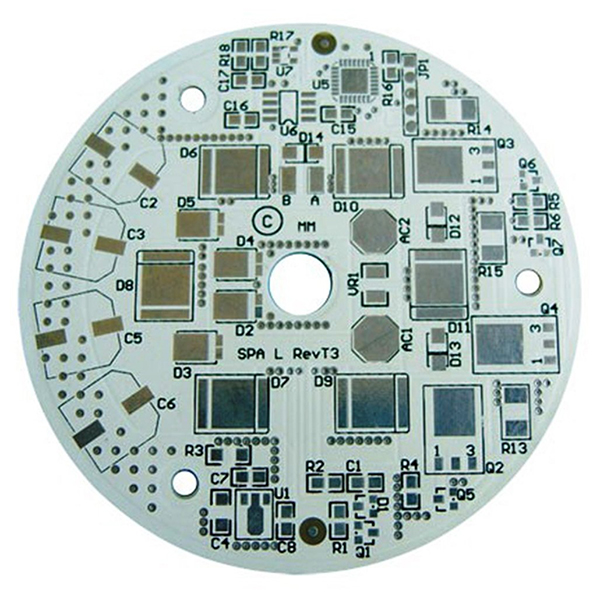

Circuit imprimé à base d’aluminium et de cuivre (PCB en aluminium)

Le circuit imprimé plaqué cuivre à base d’aluminium (communément appelé PCB aluminium) est un type de circuit imprimé plaqué cuivre qui utilise l’aluminium comme matériau de base. Une couche isolante est posée sur la base d’aluminium, puis une couche de feuille de cuivre est appliquée sur la couche isolante, et des motifs de circuit sont formés par gravure. Les circuits imprimés en aluminium présentent d’excellentes propriétés de dissipation de la chaleur, d’isolation électrique et de traitement mécanique. Ils sont largement utilisés dans les produits qui nécessitent une bonne dissipation de la chaleur et une grande fiabilité, tels que les éclairages LED, les dispositifs de puissance et les composants électroniques de grande puissance. La structure typique se compose de trois parties : la base en aluminium, la couche isolante et la couche de feuilles de cuivre.

Structure principale du circuit imprimé à base d’aluminium

1. Base en aluminium :Fabriquée à partir d’une plaque d’aluminium de grande pureté, elle offre une excellente conductivité thermique et un bon support mécanique.
2. Couche isolante :Fabriquée à partir d’un matériau isolant haute performance pour assurer l’isolation électrique et la résistance à la chaleur.
3. Feuille de cuivre :La surface est recouverte d’une feuille de cuivre électrolytique de haute pureté, ce qui facilite la gravure ultérieure pour former des schémas de circuit.

Principales caractéristiques du circuit imprimé à noyau métallique

1. Excellente dissipation de la chaleur, réduisant efficacement la température des composants électroniques.
2. Bonnes propriétés d’isolation électrique et de blindage électromagnétique.
3. Résistance mécanique élevée, facilité de poinçonnage, de perçage et d’autres traitements.
4. Adapté à la technologie de montage en surface, il ne nécessite pas de dissipateur thermique supplémentaire, ce qui permet de réduire la taille du produit.
5. Bonne stabilité dimensionnelle, structure compacte, adaptée aux conceptions à forte intégration.
6. Matériaux écologiques en option, conformes à la directive RoHS et à d’autres normes.

Principales applications des circuits imprimés revêtus d’aluminium

1. Circuits intégrés hybrides de puissance (HIC).
2. Équipement audio : amplificateurs d’entrée/sortie, amplificateurs d’équilibre, amplificateurs audio, préamplificateurs, amplificateurs de puissance, etc.
3. Équipement électronique de communication : amplificateurs haute fréquence, circuits de filtrage, circuits d’émission.
4. Matériel de puissance : régulateurs de commutation, convertisseurs DC, régulateurs SW, etc.
5. Matériel de bureautique : machines électriques, pilotes, etc.
6. Matériel informatique : Cartes CPU, lecteurs de disquettes, alimentations, etc.
7. Modules de puissance : convertisseurs, relais statiques, alimentations, etc.
8. Éclairage LED : lampes LED haute puissance, murs LED, lampadaires LED, etc.

Spécifications communes

• Épaisseur de la base en aluminium : 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
• Épaisseur du cuivre : 35μm, 70μm, 105μm.
• Taille du panneau : 500×1200mm, 600×1200mm, 1000×1200mm.
• Finition de surface : colophane, soudure à l’air chaud (HASL).
