Perçage arrière pour l’élimination des piliers de cuivre excédentaires dans les vias des circuits imprimés

Le perçage arrière dans les circuits imprimésest un procédé de fabrication utilisé pour les circuits imprimés multicouches. Son objectif principal est d’éliminer l’excès de cuivre dans les vias des tracés de signaux à grande vitesse, ce qui permet d’améliorer l’intégrité des signaux et de réduire la diaphonie et les réflexions des signaux.

Définition du perçage arrière

Lors de la fabrication d’un circuit imprimé, la technologie de perçage mécanique est utilisée pour percer un côté du circuit imprimé, en éliminant le cuivre conducteur indésirable entre certaines couches à l’intérieur du via. Ce processus ne conserve que le cuivre nécessaire à la connexion. Il élimine efficacement les piliers de cuivre aveugles, évitant ainsi la réflexion et la perte de signal lors de la transmission de signaux à grande vitesse.

Applications typiques du perçage arrière

1. Transmission de signaux à haute vitesse et haute définition, par exemple dans les serveurs, les commutateurs et les domaines de la communication de données.
2. Cartes multicouches, généralement 8 couches ou plus, avec une prévalence croissante pour des nombres de couches plus élevés.
3. Conceptions de circuits imprimés à grande vitesse nécessitant une meilleure intégrité des signaux et des performances EMI.

Principe du perçage arrière

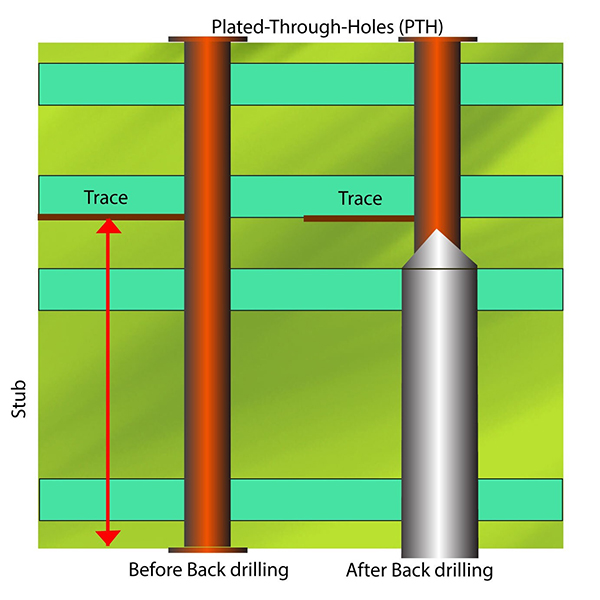

1. Dans les cartes multicouches, les vias relient généralement différentes couches. Toutefois, lorsque les signaux ne doivent être transmis qu’entre des couches spécifiques, les portions restantes du via deviennent des piliers de cuivre excédentaires.
2. Ces piliers de cuivre redondants provoquent des réflexions de signaux et de la diaphonie, dégradant ainsi la qualité des signaux à grande vitesse.
3. Le perçage arrière permet d’éliminer l’excès de cuivre et de ne conserver que les segments de connexion nécessaires à l’amélioration de l’intégrité du signal.

Caractéristiques du processus de perçage arrière

1. Les trous de rétro-perçage sont généralement d’un diamètre légèrement supérieur à celui du via d’origine.
2. La profondeur du perçage arrière est strictement contrôlée afin d’éviter toute pénétration dans les couches de connexion nécessaires.
3. Le perçage arrière n’est généralement mis en œuvre qu’aux endroits critiques pour les signaux à grande vitesse.

Avantages du perçage arrière

1. Réduit considérablement les réflexions et la diaphonie des signaux.
2. Améliore l’intégrité du signal et les taux de transmission.
3. Répond aux exigences de conception des circuits pour les fréquences plus élevées.
