routage en profondeur

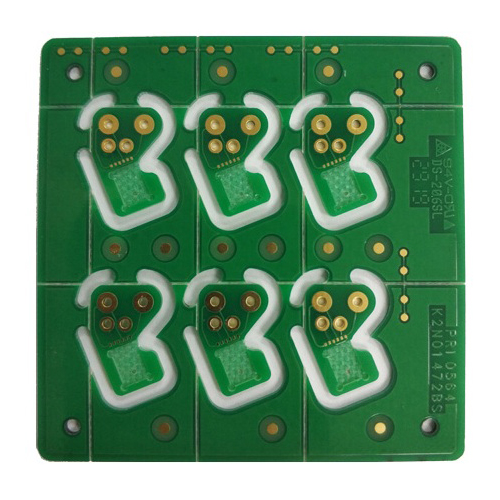

le défonçage en profondeur crée un escalier ou une rainure pour le circuit imprimé

Le détourage aveugle, également appelé « détourage en profondeur », est une technique de traitement mécanique courante dans la fabrication des cartes de circuits imprimés. Elle est utilisée dans les domaines des produits électroniques tels que les équipements de communication et l’électronique automobile, qui exigent une grande complexité structurelle et une bonne utilisation de l’espace.

Description

Son principe de baseconsiste à enlever de manière sélective la couche superficielle du circuit imprimé jusqu’à une profondeur prédéterminée, plutôt que de découper complètement la carte. Cette approche préserve le substrat sous-jacent, créant des rainures ou des trous d’une profondeur spécifique uniquement dans les zones requises.

Caractéristiques principales

  1. Le processus de fraisage en aveugle permet un contrôle précis de la profondeur de fraisage, ce qui permet d’obtenir des structures complexes telles que des marches locales, des rainures peu profondes ou des demi-trous sur la carte.
  2. Cette technologie permet de créer des évidements ou des fraisages sur les circuits imprimés, ce qui améliore considérablement la diversité et la flexibilité du montage des composants.
  3. Le fraisage aveugle s’appuie généralement sur un équipement automatisé de haute précision pour garantir une profondeur constante et des contours nets, répondant ainsi aux exigences de fabrication complexes de l’électronique moderne.

Applications typiques

  1. Lors de l’intégration de composants spécifiques tels que des modules RF, des diodes électroluminescentes ou des blindages métalliques dans la carte, le fraisage en aveugle crée des évidements localisés peu profonds.
  2. Il permet de fabriquer des structures de circuits imprimés avec des configurations en escalier, telles que des espaces préformés pour des connecteurs à semi-insertion ou des fentes de cartes spécialisées.
  3. Il produit des trous fraisés localisés ou des zones en retrait, facilitant le placement de composants structurels spécialisés ou améliorant la densité d’assemblage au niveau de la carte.
  4. Largement utilisé dans les équipements de communication haut de gamme, les terminaux intelligents, l’électronique automobile et d’autres domaines de produits électroniques exigeant une complexité structurelle et une utilisation de l’espace élevées.
