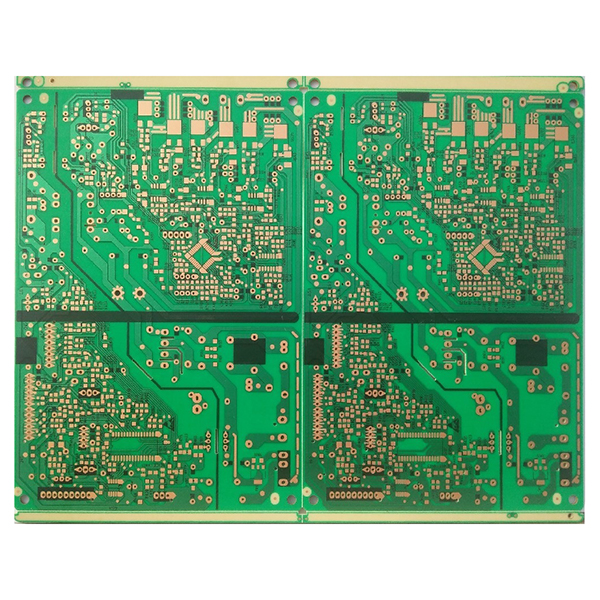

PCB stratifié en papier phénolique recouvert de cuivre ignifugé

PCB stratifié en papier phénolique recouvert de cuivre ignifugé

Le stratifié de papier phénolique recouvert de cuivre retardateur de flamme est un substrat courant pour les circuits imprimés (PCB), généralement appelé « circuit retardateur de flamme ». Il se compose principalement de papier isolant de haute pureté à base de pâte de bois, imprégné de résine phénolique, laminé et durci, puis recouvert d’une couche de feuille de cuivre électrolytique sur la surface.

Description
Le matériau du stratifié en papier phénolique recouvert de cuivre ignifugé est conforme à la norme UL 94 V-0 relative à l’ignifugation et présente d’excellentes propriétés de résistance à la flamme et d’isolation électrique.

Structure principale :

  1. Base de papier isolant :Fabriqué à partir de papier de pulpe de bois de haute pureté, traité plusieurs fois pour assurer l’isolation électrique et la résistance mécanique.
  2. Résine phénolique :La base en papier est imprégnée de résine phénolique pour améliorer la résistance à la chaleur, la résistance à l’humidité et la stabilité du panneau.
  3. Feuille de cuivre :Une feuille de cuivre électrolytique de haute pureté est laminée sur la surface pour faciliter la gravure ultérieure et la formation du schéma de circuit.

Principales caractéristiques du stratifié de cuivre ignifugé :

  1. Faible coût, adapté à la production de masse.
  2. Excellent retardateur de flamme, conforme à la norme 94 V-0.
  3. Bonne résistance à l’humidité et à la chaleur.
  4. Bonne stabilité dimensionnelle, faible déformation et distorsion, performances mécaniques supérieures.
  5. La température de poinçonnage appropriée est de 40°C à 70°C, ce qui facilite le poinçonnage, le perçage et d’autres traitements.
  6. Le traitement à la colophane est couramment utilisé sur la surface. En raison de la résistance à la température, il ne peut pas être soumis à un traitement de revêtement de soudure.

Principales applications des stratifiés ignifugés :

  1. Largement utilisé dans la fabrication de cartes de circuits imprimés pour l’électronique grand public, comme les téléviseurs, les magnétophones, les équipements audio, les consoles de jeux, les téléphones et les appareils électroménagers.
  2. Ces dernières années, il est également utilisé dans les cartes d’alimentation des oscilloscopes (CRT) et des équipements de bureautique (OA).
  3. Convient aux produits électroniques sensibles aux coûts et à l’environnement de travail doux.

Spécifications communes :

  1. Épaisseur de la base : 1,2 mm, 1,6 mm
  2. Épaisseur du cuivre : 25μm, 35μm
  3. Taille de la carte : 1020 x 1030 mm
