Tests ICT dans la fabrication de circuits imprimés pour la qualité et la fiabilité

Aperçu du test en circuit (ICT)

Le test en circuit (ICT) est principalement utilisé pour contrôler la qualité de la soudure des composants, l’état des connexions électriques et la conformité des paramètres de chaque composant aux exigences de conception.

Principe de fonctionnement

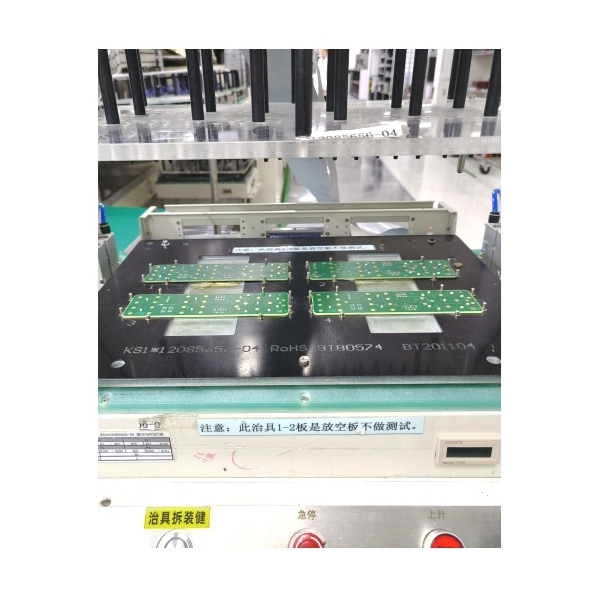

L’équipement ICT fixe le circuit imprimé sur un support de test (lit de clous) et utilise des centaines ou des milliers de sondes à ressort pour établir un contact direct avec les points de test sur le circuit imprimé. Contrôlé par un logiciel, l’équipement applique automatiquement une tension ou un courant pour mesurer les caractéristiques électriques de chaque composant et circuit, y compris les circuits ouverts, les courts-circuits, la résistance, la capacité, les diodes et les transistors. Cela permet de détecter rapidement et avec précision les défauts dans le processus de fabrication et d’assemblage.

Principaux points d’inspection

• Vérifier la présence, la polarité et la valeur des composants.
• Vérifier les problèmes de soudure tels que les joints de soudure froids, l’insuffisance de soudure, les courts-circuits et les ouvertures.
• S’assurer que les connexions fonctionnelles de la carte de circuit imprimé sont complètes et fiables.
• Mesurer les paramètres électriques réels de divers composants.

Avantages et importance

• Test rapide, adapté aux lignes de production de masse.
• Inspection complète, couvrant la majorité des défauts électriques.
• Grande précision des tests, capable de détecter rapidement les défauts mineurs et d’améliorer le rendement de la première passe.
• Réduction des coûts de reprise et de réparation, amélioration de la fiabilité des produits et de la satisfaction des clients.

Domaines d’application

Les TIC sont largement utilisées dans la fabrication de divers produits électroniques, notamment l’électronique grand public, l’électronique automobile, les dispositifs de communication, l’équipement médical et les systèmes de contrôle industriel. Qu’il s’agisse de cartes simple face, double face ou multicouches, l’ICT fournit une assurance qualité efficace et fiable.

Les avantages de notre service ICT

Nous disposons d’un équipement de test ICT avancé et d’une équipe d’ingénieurs professionnels, ce qui nous permet de fournir des solutions de test ICT personnalisées pour répondre aux exigences d’inspection de différents produits et processus, aidant ainsi les clients à améliorer la qualité de leurs produits et leur compétitivité sur le marché.
