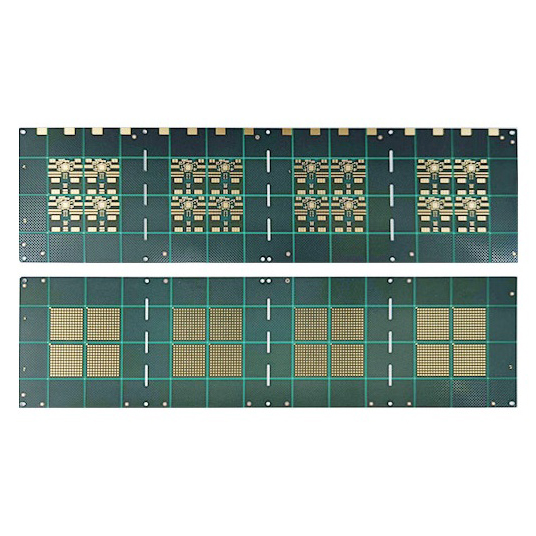

Le SLP se situe entre les circuits imprimés standard et les substrats IC avancés.

Les circuits imprimés de type substrat représentent une solution de premier choix qui imite les cartes de support de circuits intégrés tout en offrant des coûts inférieurs et une plus grande souplesse de fabrication. Combinant haute densité, précision et rentabilité, ils constituent un produit intermédiaire entre les circuits imprimés traditionnels et les cartes à circuits intégrés.

Description

Aperçu des circuits imprimés de type substrat

Les circuits imprimés de type substrat représentent un produit de circuit haut de gamme situé entre les circuits imprimés traditionnels et les substrats IC (substrats d’emballage de circuits intégrés). Ils combinent les avantages en termes de coûts des processus de fabrication des PCB conventionnels avec les caractéristiques de haute densité et de haute précision des substrats IC. Ils sont principalement destinés aux produits nécessitant une intégration élevée, des traces fines et des structures multicouches.

Caractéristiques principales

  • Largeur de ligne et pas fins :Généralement 30/30μm ou plus fin, dépassant de loin les PCB traditionnels (généralement 50/50μm ou plus grossier).
  • Interconnexion multicouche à haute densité :Utilise des processus de laminage similaires à ceux des substrats de circuits intégrés pour prendre en charge un plus grand nombre de couches et des interconnexions à haute densité.
  • Équilibre coût-performance :Les processus et les coûts de fabrication sont inférieurs à ceux des substrats IC mais supérieurs à ceux des PCB standard, ce qui permet de répondre aux exigences de l’électronique grand public haut de gamme (par exemple, cartes mères de smartphones, modules d’appareils photo).

Domaines d’application

Largement utilisés dans les smartphones, les appareils portables, les équipements de communication à haut débit et d’autres produits sensibles aux coûts exigeant une densité et des performances élevées.
