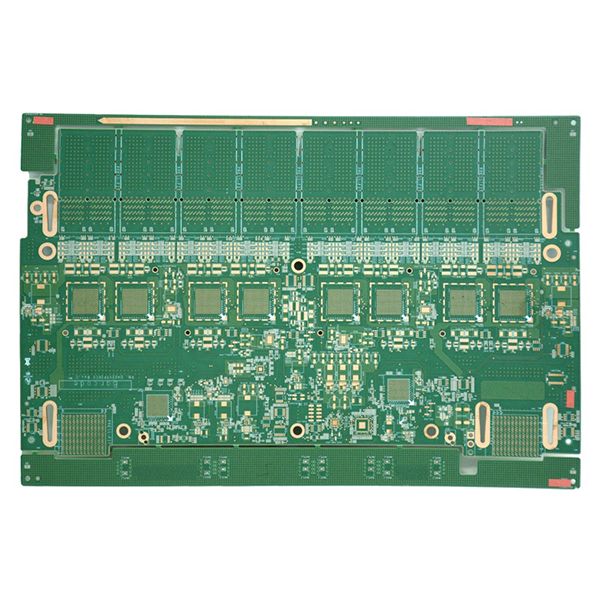

Fabrication de circuits imprimés de commutation pour les réseaux à haute densité

La largeur et l’espacement des lignes atteignent 0,075 et 0,090 mm, et le diamètre des trous est de 0,225 mm, ce qui les rend adaptés à une interconnexion à haute densité. La fabrication des circuits imprimés de commutation adopte généralement des processus de pressage hybrides, utilisant principalement des matériaux à haute vitesse à très faible perte mélangés à des matériaux FR4 standard pour équilibrer la performance du signal et le contrôle des coûts. L’agencement du circuit imprimé comprend généralement un grand nombre de modules optiques ou d’interfaces de connecteurs à grande vitesse. Pour répondre aux exigences de perte d’insertion et d’intégrité du signal pour les signaux à haute fréquence et à grande vitesse, des technologies avancées telles que le perçage arrière et les trous d’obturation en résine + POFV sont largement utilisées dans la conception.

Principales caractéristiques de la fabrication des circuits imprimés de commutation

• Structure multicouche, généralement avec 12 couches ou plus, adaptée aux conceptions complexes de dispositifs de réseau.
• Rapport d’aspect élevé, supérieur ou égal à 9:1, permettant une interconnexion verticale de haute densité.
• Circuit de haute qualité, avec une largeur/un espacement de ligne minimum de 0,075/0,090 mm, répondant aux exigences de transmission de signaux à grande vitesse.
• Diamètre de trou minimum de 0,225 mm, adapté à l’interconnexion haute densité et aux conceptions miniaturisées.
• Processus de pressage hybride, combinant des matériaux à haute vitesse à très faible perte avec du FR4 standard pour équilibrer les performances et les coûts.
• Nombreux agencements d’interfaces à haute vitesse pour accommoder plusieurs modules optiques et applications de connecteurs à haute vitesse.
• Prise en charge du perçage arrière et des trous d’obturation en résine + processus POFV, réduisant de manière significative la perte d’insertion du signal et améliorant l’intégrité du signal.
• Dimensions, nombre de couches, procédés spéciaux et interfaces personnalisables en fonction des besoins du client.

Principales applications

• Diverses cartes mères et cartes d’extension de commutateurs de réseau à haute performance.
• Équipement de commutation de base pour les centres de données et les plateformes d’informatique en nuage.
• Routeurs à grande vitesse et équipement de communication de réseau de base.
• Équipement de commutation de base pour les réseaux de grandes entreprises et les réseaux métropolitains.
• Modules d’interconnexion à haut débit dans les stations de base de communication 5G et les réseaux de transmission.
• Autres domaines d’équipement de réseau et de communication présentant des exigences strictes en matière de signaux à haut débit et d’interconnexion à haute densité.
