les trous de passage sont utilisés pour connecter toutes les couches d’un circuit imprimé

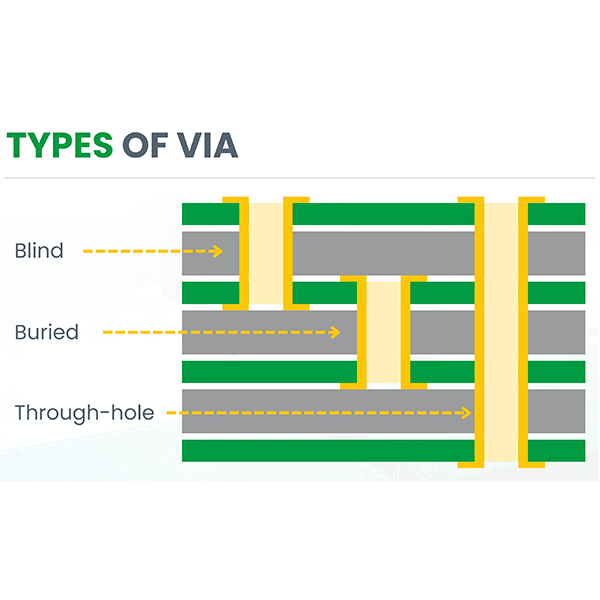

Les trous de passagesont un type courant de structure de trous dans les cartes de circuits imprimés. Il s’agit de trous qui pénètrent d’un côté à l’autre du circuit imprimé, utilisés pour connecter les traces conductrices entre les différentes couches du circuit et qui servent également de points de montage pour les fils des composants.

Caractéristiques principales

1. Pénètre toutes les couches du circuit imprimé, de la couche supérieure à la couche inférieure, avec les deux extrémités exposées sur la surface du circuit imprimé. Le trou est entièrement transparent.
2. Couramment utilisé pour connecter des traces conductrices entre différentes couches du circuit imprimé et pour monter des fils de composants.
3. Fabriqué à l’aide de procédés éprouvés, impliquant généralement un perçage mécanique ou un perçage au laser suivi d’une métallisation (dépôt électrolytique) pour obtenir une continuité électrique.

Applications

1. Établir des connexions électriques entre les couches du circuit imprimé.
2. Permettent de souder les composants traditionnels (résistances, condensateurs, circuits intégrés, etc.) en insérant des broches dans les trous.
3. Largement utilisé dans divers types de circuits imprimés, en particulier les circuits double face et multicouches.

Avantages

1. Connexions sûres avec des performances électriques stables et fiables.
2. Processus de fabrication mature, faible coût, adapté à la production de masse.
3. Facilite l’assemblage manuel et la maintenance.
