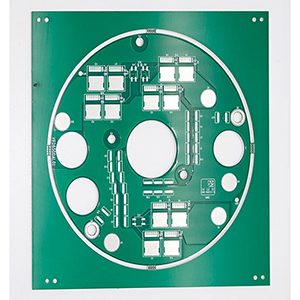

Quels sont les matériaux couramment utilisés dans les circuits imprimés ?

Le PCB (Printed Circuit Board) est un composant fondamental des appareils électroniques modernes. Il sert non seulement de support physique aux composants électroniques, mais aussi de support clé pour l’interconnexion électrique et la transmission des signaux. Comme unréseau neuronaldans le monde électronique, le circuit imprimé relie de manière efficace et fiable divers composants, formant ainsi un système de circuit complet.

Matériaux de base

1. Substrat en papier phénolique :Le matériau de base le plus traditionnel des circuits imprimés, constitué de papier imprégné de résine phénolique. Il offre une bonne usinabilité et un faible coût, mais sa résistance à la chaleur et ses propriétés diélectriques sont médiocres. Il ne convient qu’à l’électronique grand public et aux appareils ménagers dont les exigences en matière de performances électriques sont faibles et dont l’environnement est peu agressif.
2. Substrat en fibre de verre époxy (FR-4) :Actuellement le plus utilisé, il est fabriqué à partir d’une résine époxy et d’un tissu de fibres de verre. Il présente d’excellentes propriétés électriques, une résistance mécanique, une résistance à la chaleur et une stabilité chimique. Le FR-4 est largement utilisé dans les appareils électroniques généraux tels que les ordinateurs, les équipements de communication et les systèmes de contrôle industriel.
3. Substrat en polyimide :Utilise un film de polyimide comme couche isolante, offrant une résistance thermique extrêmement élevée (températures de fonctionnement continues supérieures à 260°C), d’excellentes propriétés électriques, une faible absorption de l’humidité et une bonne résistance mécanique. Principalement utilisé dans l’aérospatiale, l’armée, l’électronique automobile et d’autres domaines à haute fiabilité et environnements difficiles, ainsi que dans les circuits à haute fréquence tels que les micro-ondes et la RFID.
4. Substrat d’aluminium :Utilise un alliage d’aluminium comme base, recouvert d’une couche diélectrique isolante. Il offre une excellente dissipation de la chaleur, ce qui permet de résoudre efficacement les problèmes de gestion de la chaleur dans les appareils électroniques de grande puissance. Il présente également une bonne résistance mécanique, un bon blindage électromagnétique et une certaine résistance à la corrosion. Il est couramment utilisé dans l’éclairage LED, les modules de puissance, l’électronique automobile, l’équipement audio et d’autres applications nécessitant une dissipation thermique efficace.
5. Substrat en cuivre :Utilise du cuivre de haute pureté comme base, avec une couche isolante composite. Les substrats en cuivre ont une conductivité thermique exceptionnelle, bien supérieure à celle de l’aluminium, et sont particulièrement adaptés aux applications à forte puissance et à forte chaleur, telles que les LED à haute luminosité, les modules de puissance, les véhicules électriques et les stations de base de télécommunications. Ils offrent également une résistance mécanique et une résistance à la corrosion élevées, adaptées aux environnements difficiles.
6. Substrats spécialisés :Pour les produits électroniques à haute fréquence, à grande vitesse ou très fiables, des matériaux de haute performance tels que les substrats céramiques et le PTFE (polytétrafluoroéthylène) sont également utilisés pour répondre à des exigences électriques et environnementales particulières.

Feuilles de cuivre

La feuille de cuivre est le principal matériau de la couche conductrice des circuits imprimés et se divise en deux types :

1. Feuille de cuivre électrolytique :Elle est produite chimiquement en déposant un film de cuivre uniforme sur un rouleau en acier inoxydable, puis en le décollant. Elle est peu coûteuse, disponible en différentes épaisseurs et tailles, et constitue le principal type de feuille de cuivre pour les circuits imprimés rigides.
2. Feuille de cuivre laminée :Fabriquée par laminage et recuit répétés du cuivre par des méthodes physiques. Elle présente une grande ductilité, ce qui la rend particulièrement adaptée aux cartes de circuits imprimés flexibles (FPC) et aux environnements dynamiques. Sa surface lisse et ses faibles stries sont idéales pour les applications à haute fréquence et à micro-ondes, mais elle est plus chère, adhère moins bien aux substrats et est limitée en largeur.

Couche d’isolation

La couche d’isolation est située entre la feuille de cuivre et le matériau de base, assurant l’isolation électrique entre les couches conductrices et la sécurité du circuit. Les principaux matériaux sont les suivants

• Résine époxy :Bonne isolation et adhérence, faible coût, largement utilisée dans la plupart des circuits imprimés.
• Polyimide :Excellente résistance à la chaleur et propriétés électriques, idéal pour les applications haut de gamme, à haute fréquence ou à haute température.

Couche de protection

1. Masque de soudure :Généralement de couleur verte, il couvre la surface de la carte pour protéger le circuit des courts-circuits, définit les zones de soudure, évite les ponts de soudure et améliore la précision de la soudure et la fiabilité de la carte.
2. Couche de sérigraphie :Utilisée pour marquer la position des composants, les identifiants, les avertissements, etc. La couche de sérigraphie facilite l’assemblage et la maintenance ultérieure, en aidant les ingénieurs à identifier rapidement les composants et les traces.

Finition de surface

Pour améliorer la soudabilité, la résistance à l’oxydation et la fiabilité, les procédés courants de finition de surface sont les suivantsHASL(nivellement de la soudure à l’air chaud),ENIG(nickel chimique par immersion dans l’or),OSP(conservateur de soudabilité organique), etargent par immersionselon les besoins de l’application.

Soudure

1. Alliage plomb-étain :Telle que la soudure eutectique 63Sn-37Pb, qui offre une bonne conductivité, une bonne aptitude au traitement, un point de fusion bas et des joints de soudure solides. Toutefois, en raison de la toxicité du plomb, son utilisation diminue au profit de la protection de l’environnement.
2. Soudure sans plomb :Point de fusion d’environ 217°C, non toxique et respectueuse de l’environnement, elle nécessite un traitement plus strict et est devenue le choix le plus courant.

Matériaux écologiques et durables

Avec des réglementations environnementales de plus en plus strictes, la fabrication des circuits imprimés met davantage l’accent sur les matériaux sans halogène, conformes à la directive RoHS et recyclables, ce qui favorise le développement écologique et durable dans l’industrie électronique.

Domaines d’application

Les matériaux courants pour circuits imprimés sont largement utilisés dans les domaines suivantsl’électronique grand public,les appareils de communication,le contrôle industriel,électronique automobile,instruments médicaux,maison intelligente,l’éclairage LEDet d’autres domaines. Que ce soit pour le prototypage de nouveaux produits ou la production d’essais en petites séries, les matériaux de circuits imprimés de haute qualité sont essentiels pour garantir la performance et la fiabilité des produits électroniques.
